1. Material

SLS

WoodPrint

Technologie
SLS-3D-PrintingFDM-3D Printing
Material
Nylon50% Holz, 50% PLA
Farben
besondere Eigenschaft
mikroporöse Materialstruktur

Feuchtigkeit dringt in die Oberfläche ein statt einen Film auf der Oberfläche zu bilden, wie bei gewöhnlichen Kunststoffen oder lackiertem Holz. So bleibt die Haptik unverändert egal ob der Griff trocken oder nass ist.

Einfache Nachbearbeitung

Das Material lässt sich einfach per Feile oder Schleifpapier bearbeiten. Die Griffe werden mit einer besonders hoher Wandstärke gedruckt. Bis zu 5 mm Material können abgetragen werden um die Geometrie anzupassen.

Festigkeit Material
●●●●●●●●●○
Nachhaltigkeit
●●●○○●●●●●
Nachbearbeitung
●○○○○●●●●●
Widerstandsfähigkeit
●●●●●●●●●○
Rutschfestigkeit
●●●●●●●●●○
Personalisierung
individueller Text
Lieferzeit
3-7 Wochen3-10 Werktage
Preis
€€

WOODPRINT

SLS

2. Geometrie

Anstellwinkel

Der Anstellwinkel der Griffschale gibt die Grundhaltung der Hand vor. Darüber hinaus wird mit dem Anstellwinkel die Höhe des Druckpunkts beeinflusst.

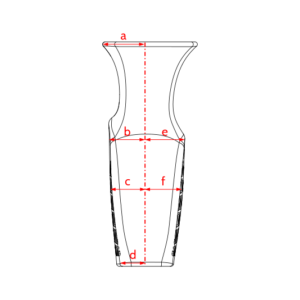

Griffschalenbreite

Die Breite der Griffschale orientiert sich hauptsächlich an den Präferenzen des Schützen. Z.B. kann es bei einer größeren Hand angenehmer sein eine breitere Griffschale zu wählen, notwendig ist dies aber nicht. Zudem wächst mit zunehmender Breite des Griffes das Risiko den Bogen zu tordieren (verdrehen), indem der Druckpunkt seitlich zu weit aus der Mitte des Bogens wandert.

Kantenradius

der Kantenradius definiert maßgeblich das Gefühl der Griffschale. Je kleiner der Radius desto schärfer ist die Kante. So wird diese stärker in der Handfläche gespürt. Eine scharfe Kante bildet einen markanten Referenzpunkt, der die gleichbleibende Positionierung der Hand unterstützt. Ist der Radius größer steigt der Komfort der Griffschale und die Hand kann den Griff einfacher umfassen.

Keil

Der Keil am oberen Ende der Griffschale bietet eine zusätzliche Unterstützung für die Positionierung im Griff. Für Keil 1 werden die Konturlinien im oberen Bereich der Griffschale zu einem Dreieck zusammengeführt. Für Keil 2 wird die Verdickung im rechten Bereich weitergeführt, wodurch der Keil noch prägnanter hervorsticht.

3. Modelle

Nr. 01
Nr. 02
Nr. 03
Nr. 04
Nr. 05
Breite
MMSLL
Kantenradius*
3/31/33/31/18/3
Keil
11

*Kantenradius 1/3 bedeutet für RH Griffe R_links=1mm/R_rechts=3mm und für LH Griffe R_links=3mm/R_rechts=1mm. RH bedeutet, die rechte Hand zieht die Sehne und die linke Hand hält den Bogen. Für LH entsprechend umgekehrt.

Nr. 01

Die SLS-Griffschale Nr. 1 ist unsere Standardgriffschale. Die schlanke Grundgeometrie basiert auf dem bei vielen Sportlerinnen und Sportlern beliebten Hoyt High Wrist Grip, mit dem die Mittelteile dieser Marke seit Jahren standardmäßig ausgestattet werden. Die Auflagefläche ist fast vollständig eben und nur leicht gekrümmt. Die Kanten rechts und links sind mit 3 mm Radien verrundet, sodass eine angenehme spürbare Außenkante entsteht, ohne zu scharf in der Hand einzuwirken.

low 32°
medium 38°
high 43°

Woodprint Griffschale Nr.01

49,00
  • Hergestellt mit FDM-3D-Druck Technologie
  • Raue Anti-Rutsch Oberfläche
  • Einfache Nachbearbeitung mit Feile oder Schleifpapier
  • Material: ca. 50% PLA + 50% Holz
  • Farbe: hellbraun
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: 3-10 Werktage

low 32°
medium 38°
high 43°

SLS Griffschale Nr.01

75,00
  • Hergestellt mit SLS-3D-Druck Technologie
  • Offenporige Anti-Rutsch Oberfläche
  • Material: Polyamid
  • innovatives Fachwerkdesign
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: voraussichtlich bis zum 20. Juli 2024

Grip Nr.1 Angle

Nr. 02

Die SLS-Griffschale Nr. 2 zeichnet sich besonders durch den Keil im oberen Bereich aus. Dieser orientiert sich an der damals nur kurzzeitig verfügbaren KSL Griffschale und unterstützt die diagonale Position der Hand in der Griffschale. Darüber hinaus dient er als zusätzlicher Referenzpunkt für eine gleichbleibende Handhaltung. Die Auflagefläche ist fast vollständig eben und nur leicht gekrümmt. Die linke Kante ist mit einem 1 mm Radius etwas schärfer, sodass eine besser spürbare Außenkante entsteht, die sich perfekt an die Lebenslinie in der Hand anschmiegt.

low 32°
medium 38°
high 43°

Woodprint Griffschale Nr.02

49,00
  • Hergestellt mit FDM-3D-Druck Technologie
  • Raue Anti-Rutsch Oberfläche
  • Einfache Nachbearbeitung mit Feile oder Schleifpapier
  • Material: ca. 50% PLA + 50% Holz
  • Farbe: hellbraun
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: 3-10 Werktage

low 32°
medium 38°
high 43°

SLS Griffschale Nr.02

75,00
  • Hergestellt mit SLS-3D-Druck Technologie
  • Offenporige Anti-Rutsch Oberfläche
  • Material: Polyamid
  • innovatives Fachwerkdesign
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: voraussichtlich bis zum 20. Juli 2024

Grip Nr.2 Angle

Nr. 03

Die SLS-Griffschale Nr. 3 besitzt eine besonders schlanke und schmale Geometrie und zusätzlich den Keil der KSL Griffschale. Die Auflagefläche ist fast vollständig eben und nur leicht gekrümmt. Die Kanten sind mit 3 mm Radien verrundet, sodass eine angenehme spürbare Außenkante entsteht. Der Keil im oberen Bereich unterstützt eine diagonale Handposition.

low 32°
medium 38°
high 43°

Woodprint Griffschale Nr.03

49,00
  • Hergestellt mit FDM-3D-Druck Technologie
  • Raue Anti-Rutsch Oberfläche
  • Einfache Nachbearbeitung mit Feile oder Schleifpapier
  • Material: ca. 50% PLA + 50% Holz
  • Farbe: hellbraun
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: 3-10 Werktage

low 32°
medium 38°
high 43°

SLS Griffschale Nr.03

75,00
  • Hergestellt mit SLS-3D-Druck Technologie
  • Offenporige Anti-Rutsch Oberfläche
  • Material: Polyamid
  • innovatives Fachwerkdesign
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: voraussichtlich bis zum 20. Juli 2024

grip Nr. 3 angle

Nr. 04

Die SLS-Griffschale Nr. 4 besitzt eine verbreiterte und kantige Geometrie. Die Auflagefläche ist fast vollständig eben und nur leicht gekrümmt. Die linke Kante ist mit einem 1 mm Radius etwas schärfer, sodass eine besser spürbare Außenkante entsteht, die sich perfekt an die Lebenslinie in der Hand anschmiegt. Die Griffschale Nr. 4 lässt sich außerdem standardmäßig mit dem antirutsch Hex-Muster in der Auflagefläche konfigurieren.

low 32°
medium 38°
high 43°

Woodprint Griffschale Nr.04

49,00
  • Hergestellt mit FDM-3D-Druck Technologie
  • Raue Anti-Rutsch Oberfläche
  • Einfache Nachbearbeitung mit Feile oder Schleifpapier
  • Material: ca. 50% PLA + 50% Holz
  • Farbe: hellbraun
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: 3-10 Werktage

low 32°
medium 38°
high 43°

SLS Griffschale Nr.04

75,00
  • Hergestellt mit SLS-3D-Druck Technologie
  • Offenporige Anti-Rutsch Oberfläche
  • Material: Polyamid
  • innovatives Fachwerkdesign
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: voraussichtlich bis zum 20. Juli 2024

grip Nr. 4 angle

Nr. 05

Die SLS-Griffschale Nr. 5 ist verbreitert und die Kante in der Hand ist besonders stark verrundet, um eine komfortables Gefühl in der Hand zu erzielen. Dieser starke Kantenradius geht in der Mitte der Griffschale in eine Ebene Auflagefläche über. So hast du eine maximal große Kontaktfläche zum Bogen.

low 32°
medium 38°
high 43°

Woodprint Griffschale Nr.05

49,00
  • Hergestellt mit FDM-3D-Druck Technologie
  • Raue Anti-Rutsch Oberfläche
  • Einfache Nachbearbeitung mit Feile oder Schleifpapier
  • Material: ca. 50% PLA + 50% Holz
  • Farbe: hellbraun
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: 3-10 Werktage

low 32°
medium 38°
high 43°

SLS Griffschale Nr.05

75,00
  • Hergestellt mit SLS-3D-Druck Technologie
  • Offenporige Anti-Rutsch Oberfläche
  • Material: Polyamid
  • innovatives Fachwerkdesign
Ausführung wählen

inkl. MwSt.

zzgl. Versandkosten

Lieferzeit: voraussichtlich bis zum 20. Juli 2024

grip nr. 5 angle

4. individuelle Griffschalen

Konfigurator

Erstelle deine individuelle Griffschale in unserem Konfigurator. Du kannst viele Parameter frei wählen und wir erstellen nach deinen Angaben eine an dich angepasste Griffschale.

Scan and Print

Du hast deine aktuelle Griffschale bereits an dich angepasst? Wir können die Geometrie mittels 3D Scan erfassen und damit neue Griffschalen mit unserem SLS-Verfahren herstellen

  • Griffschalengeometrie auf andere Mittelteile übertragen
  • Dupliziere eine an dich bereits angepasste Griffschale
  • Geometrie einer gebrochenen/defekten Griffschale erfassen

Kompatible Mittelteile

Dein Mittelteil ist noch nicht dabei? Schicke uns gerne eine Anfrage. Wir erweitern unsere Datenbank stetig um unsere Griffschalen für immer mehr Marken anbieten zu können.

CodeMarkeModell
N0Hoyt, NOVAERYHoyt: GMX, Excel, Prodigy, HPX, Ion-X, Horizon, Prodigy, Alero, etc.

NOVAERY: AESTUS, VEGA

N1HoytFaktor, Xceed, X, Xi, XD, Arcos, Xakt, etc.
W0Win&Win / WIAWISMeta DX, Radical Pro, TFT-G, Nano TFT, CX-7, ATF-X, Inno CXT, CXT light, ATF, Inno AXT, Winex, Winact-VT
W1Win&Win / WIAWISATF-DX
G0GilloGT, GX, G1, G2K, CQ, G1M, G1L
F0FivicsTitan EX, Titan NX, Argon X, Skadi
MK0MK KoreaMK Z, Beta, MK S, L3 Dual Riser, X-ON, MK SD
SF0Winners (WNS), SFWNS: Vantage AX, Motive FX, Explore DX, Delta NX, Delta NX 2, Delta LX, Quantum AX, Elnath FX

SF: Premium+, Forged Plus

K0KineticKinetic Souvren
UU0UukhaXpro2
